Телевизионная камера КТ-190 «Репортер»
Данная страница является лишь заготовкой статьи.

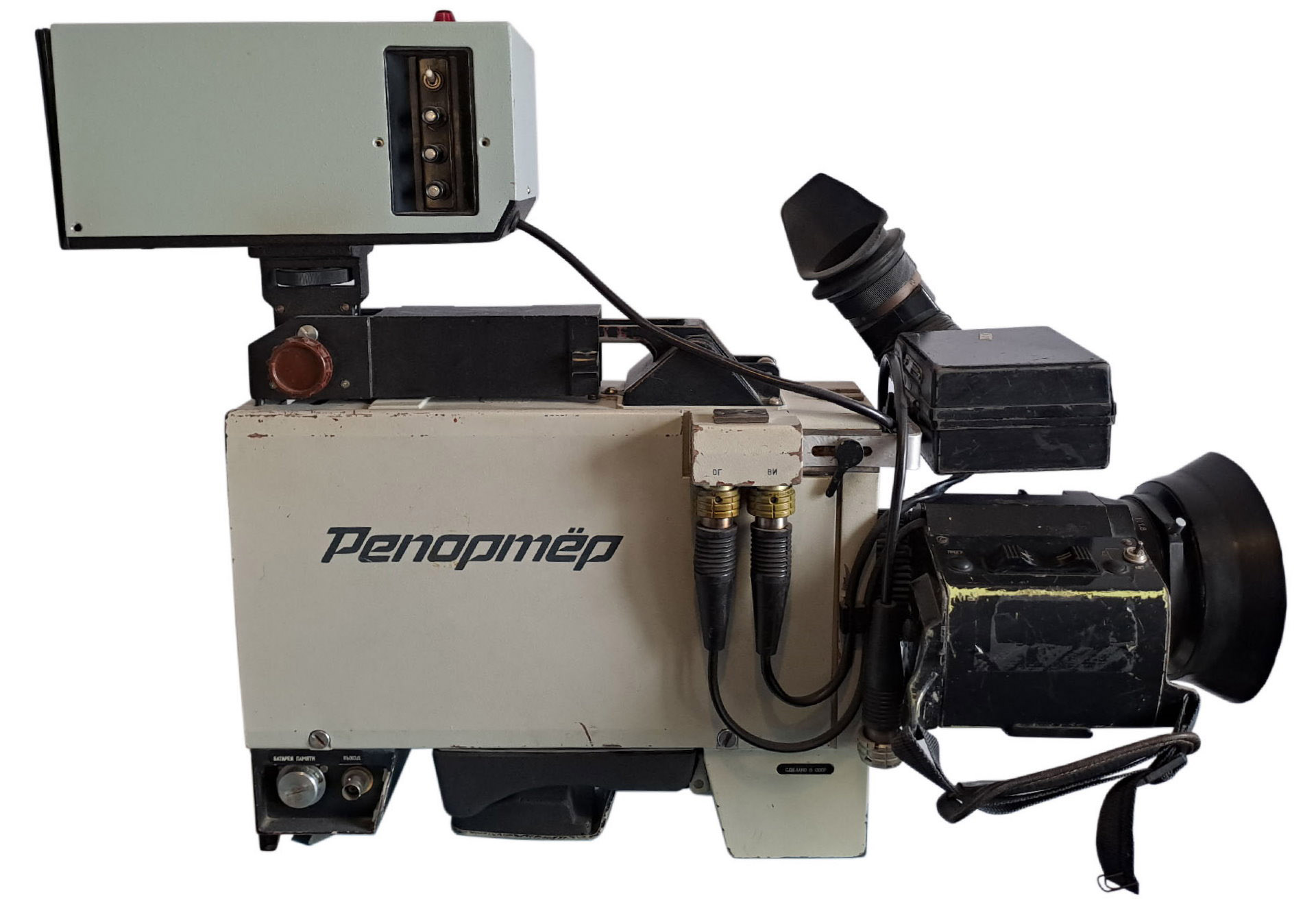

КТ-190 — советская студийная телевизионная камера. Это цветная камера, предназначенная для съемки в полевых условиях либо на видеомагнитофон, который устанавливается через адаптер на камеру, либо через триаксиал подключается к ПТС или студии.
Данная видеокамера изначально построена на трубках. Каждая трубка снимает свою цветовую составляющую RGB — красную, синюю и зеленую. Трубки получают изображение с разделительной дихроичной призмы, которая раскладывает оптическое изображение на три составляющие. Впоследствии данные камеры переделывались на матрицы вместо трубок, но принцип работы остался прежним.
Замена матриц на трубки повлекла за собой небольшие изменения в конструкции электроники камеры. Оказались невостребованными платы, которые формировали сигналы кадровых и строчных разверток, а также автоматической настройки сведения. Однако, данные платы всё равно оставляли в камере, хоть они ничего и не делают в камере, оснащенной матрицами.

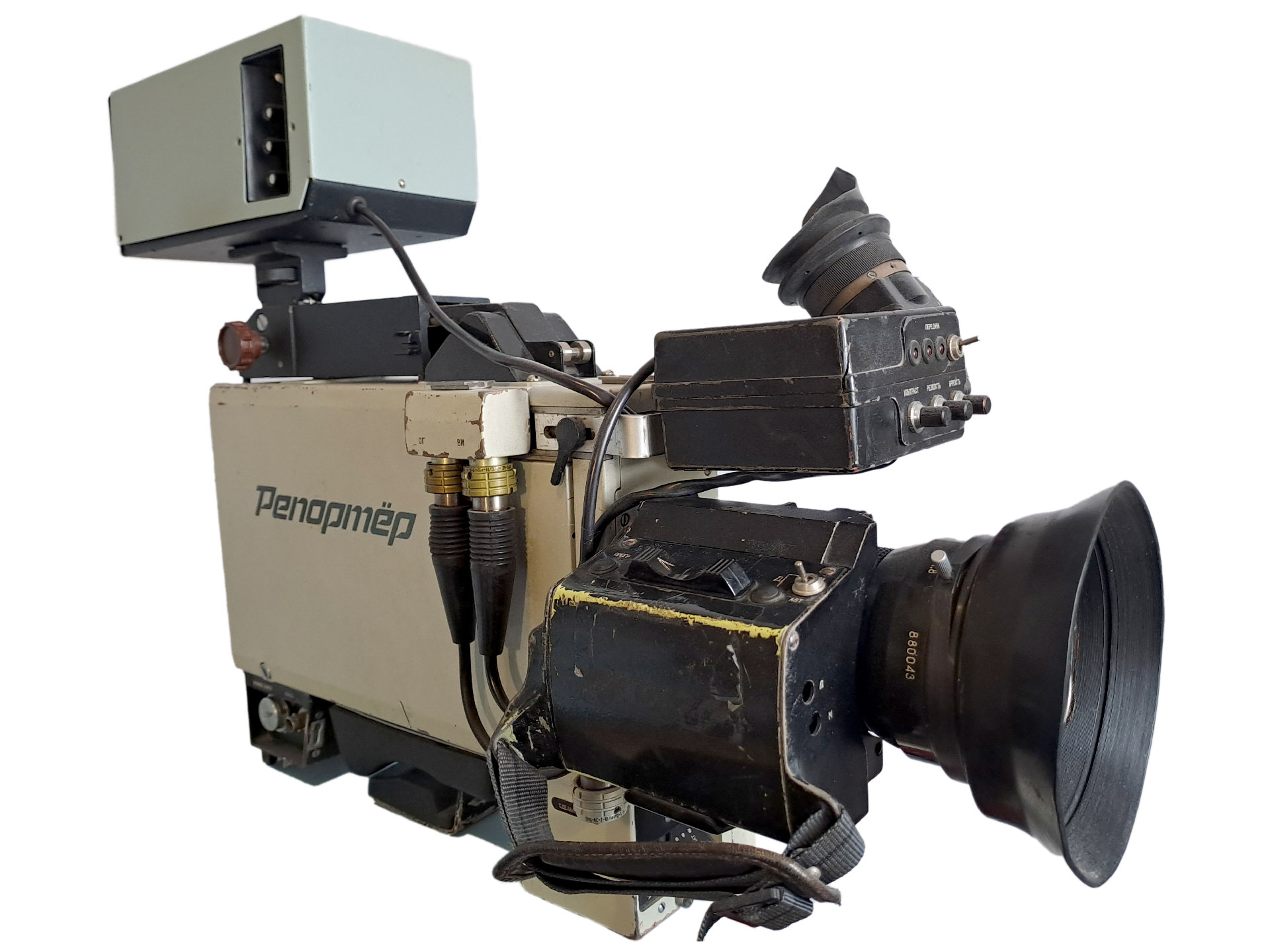

Видеокамера оснащена объективом производства ЛОМО — Вариогоир ЛОМО 201. Данный объектив моторизированный, имеет привод на диафрагму и зум. Привод на фокус отсутствует, соответственно фокусировка настраивается только вручную. Управление объективом может осуществляться также удаленно.
«Репортер» может использоваться с видоискателем, когда съемка производится "с плеча", либо с помощью накамерного монитор — при съемке со штатива. У видоискателя камеры присутствует индикация, которая используется для получения обратной связи о работе автоматических настроек.
Электроника

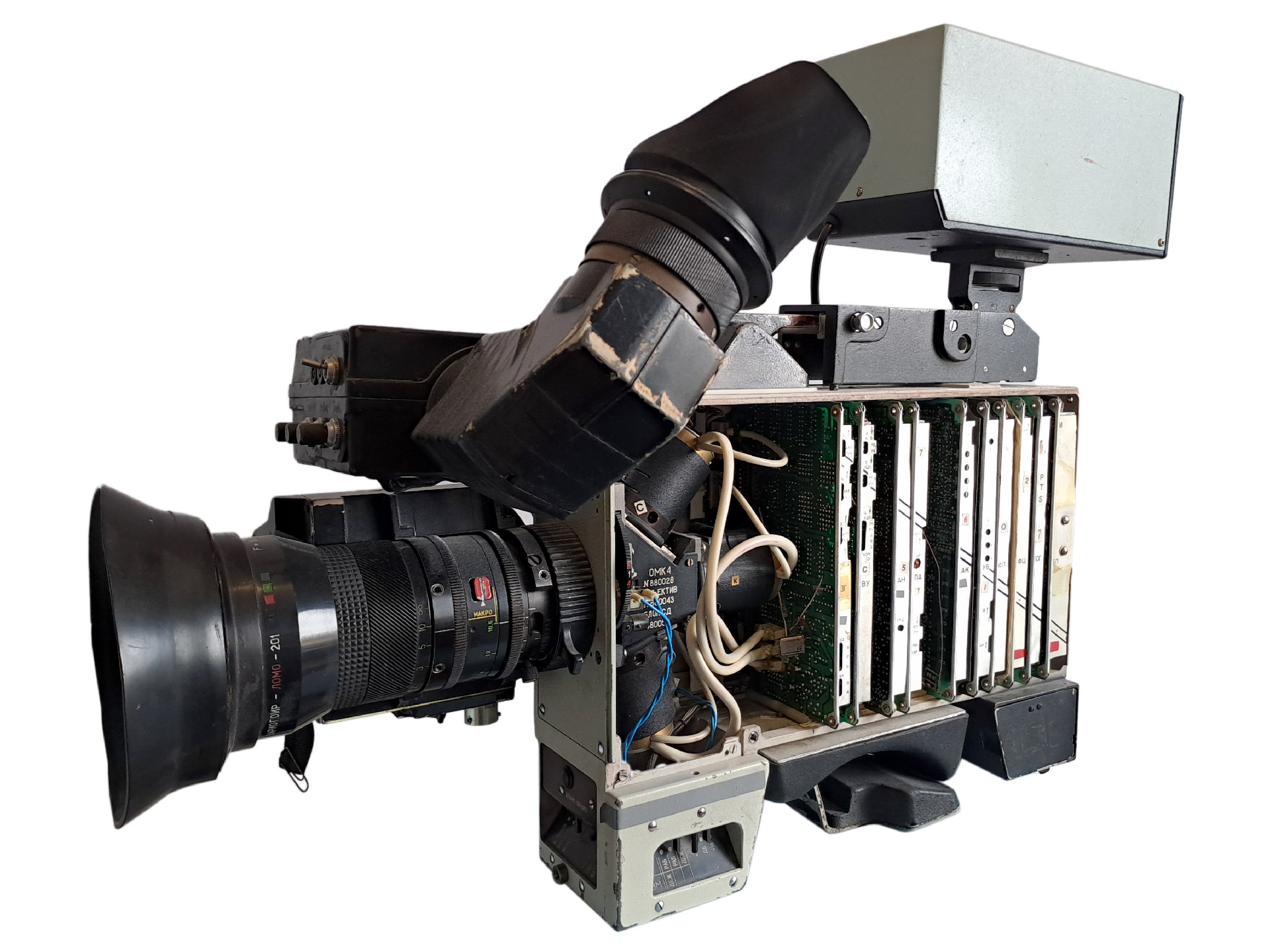

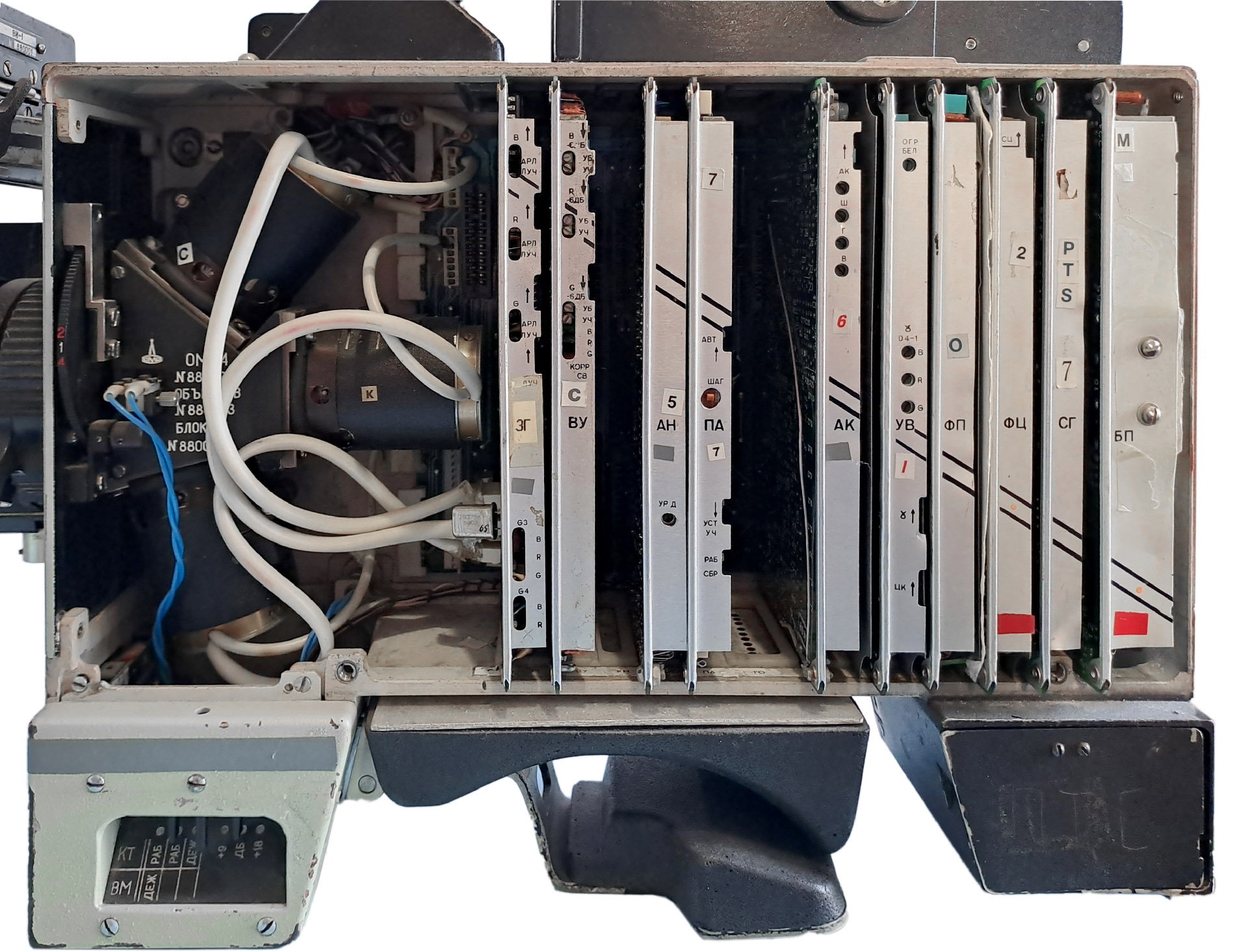

Конструкция электроники камеры — блочная, в виде раздельных плат. Каждая плата выполняет строго определенную функцию. Платы устанавливаются в корзину. Все платы подписаны и для правильной установки в нужные места в корзине через все платы нарисована диагональная линия.

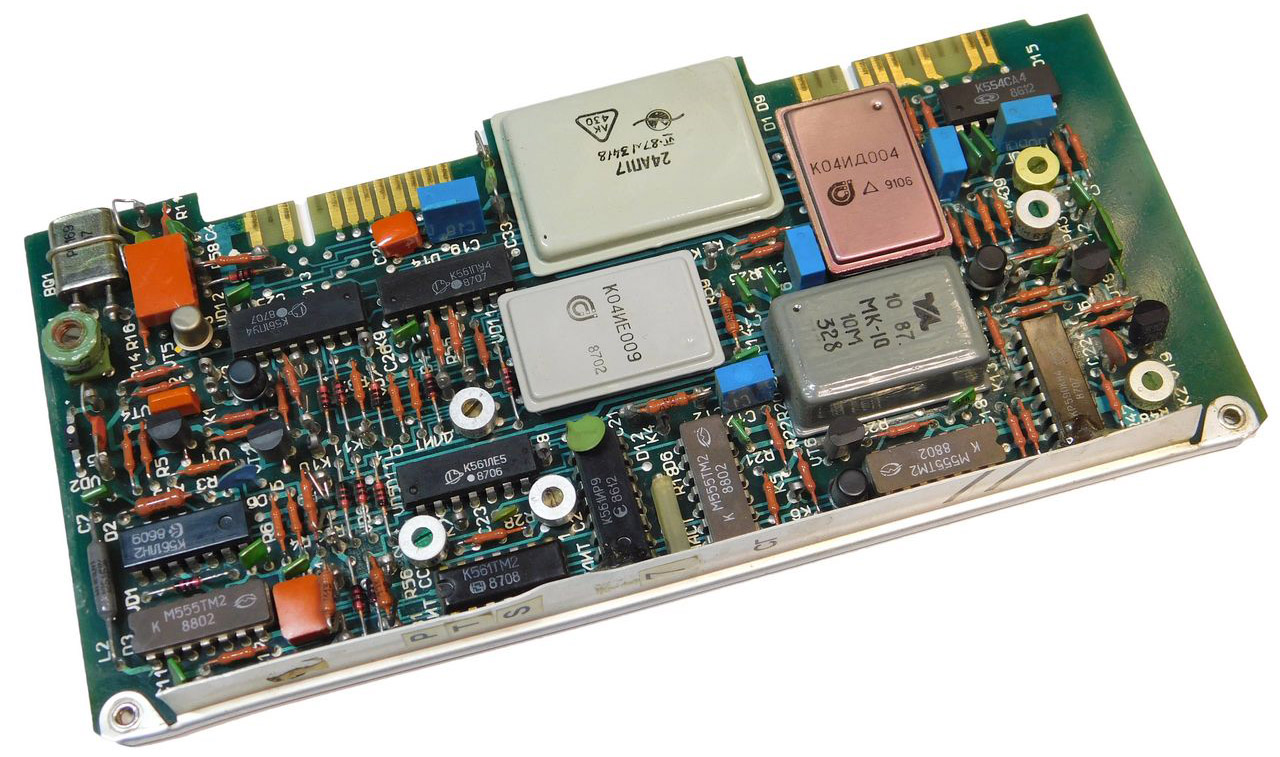

Пример платы — синхрогенератор
Все печатные платы в данной видеокамере были сфотографированы мною и помещены на отдельную страничку. Фотографии могут быть использованы для референса, как пример целых рабочих плат от видеокамеры КТ-190 «Репортер».
